袋状金網根固め工根固めマット

― ハードタイプ ―

根固めマットハードタイプ

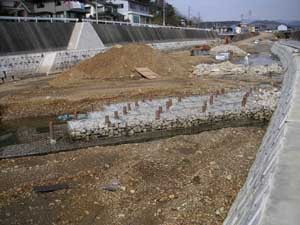

山形県(JR東日本)鉄道橋脚根固工

根固めマット ハードタイプとは、溶接金網を使用した高い剛性を有する吊り式根固め工です。
根固めマット ハードタイプは抜群の形状保持性と施工性を有しています。

特長

  • 吊り施工時の変形や型崩れがありません
  • 敷設後の出来型管理が容易です
  • 単純構造のため、組立施工が容易です
  • 袋状根固め工と組み合わせることにより、用途が広がります

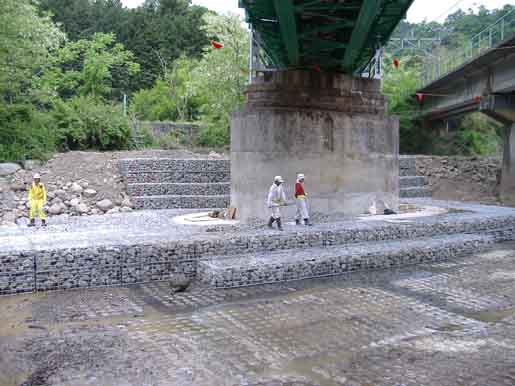

山形県(JR東日本)鉄道橋脚根固工

用途

  • 護床工
  • 根固め工
  • 水制工
  • 護岸工

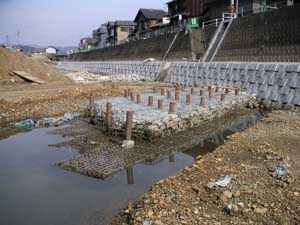

山形県(JR東日本)鉄道橋脚根固工

規格

製品規格[mm]

型式 高さ H 幅 B 長さ L 設計容積 V( m3 ) 参考重量 W( tf )
80型 0.5 0.8 2.0 0.8 1.28
100型 0.5 1.0 2.0 1.0 1.60
120型 0.5 1.2 2.0 1.2 1.92
注1)参考重量は単位体積重量1.6 tf/m3で算出しています。
注2)単位体積重量は中詰材種類により異なります。

施工例
