袋状被覆金網根固め工根固めマット

― 被覆タイプ ―

根固めマット被覆タイプはポリエチレン被覆線を使用しており、従来製品(亜鉛めっき品または亜鉛アルミ合金めっき品)に比べ、耐久性や強度などに優れる袋状根固め工です。
汽水域、温泉地域等の腐食環境が厳しい場所にも使用でき、吊り施工が可能です。
また、景観にも配慮し、自然に調和するダークブラウン色を使用しております。

特長

耐久性

  • ポリエチレン被覆により、耐食性、耐摩耗性、耐候性に優れ、従来製品(亜鉛めっき品または亜鉛アルミ合金めっき品)に比べ、耐久性が格段に向上しました。

強度

  • 本製品に使用しているポリエチレン被覆線は引張強度が490N/mm2以上で、従来使用していた亜鉛めっき鉄線より優れます。

景観性

  • 自然に調和するダークブラウン色を採用し、施工後も周辺環境に馴染みます。

柔軟性

  • 袋状に加工したひし形金網を用いることで、柔軟性を保持しています。

施工性

  • 吊り施工が可能で、水替えなどの作業を軽減でき、水中施工が可能です。

環境性

  • 生態系を阻害するような有害物質を溶出しません。

用途

  • 護床工
  • 根固め工
  • 護岸工

規格

製品規格

型式 部材 線径・網目寸法(mm) 材質及び表面処理
2t型 ひし形金網 Φ5(Φ4)×130 ポリエチレン
被覆亜鉛めっき鉄線
3t型
4t型 Φ5(Φ4)×150
5t型
共通 蓋閉じ線 Φ5(Φ4)
ワイヤクリップ Φ4またはΦ5用 ステンレス
吊り補助
ワイヤロープ
2t型:Φ9 3~5t:型Φ12 A種 6×24
またそれに準するもの
組立
ワイヤロープ
Φ4 ステンレス SUS304
またそれに準するもの
※Φ5(Φ4)とは、被覆線径Φ5mm,心線径Φ4mmを表します。
※製品改良の為、仕様は予告なく変更する場合があります。

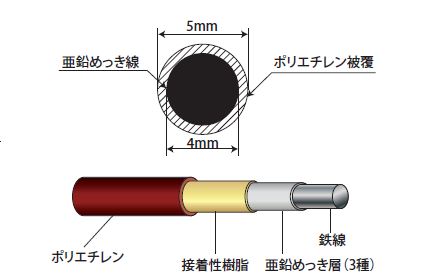

線材規格

型式 根固めマット被覆タイプ
(ポリエチレン被覆亜鉛めっき線)
従来製品
(亜鉛めっき鉄線)
線形 被覆線径Φ5mm,心材Φ4mm
(被覆厚さ0.5mm)
根固めマット被覆タイプ Φ5mm
引張強度 490N/mm2以上 290N/mm2以上

寸法規格

型式 高さ H(m) 幅 B(m) 延長 L(m) 参考重量 W(tf)
2t型 0.6 1.5 1.5 2.2
3t型 0.6 1.8 1.8 3.1
4t型 0.8 1.5 2.0 3.8
5t型 1.0 1.5 2.0 4.8
※参考重量は単位体積重量を1.6tf/m3で算出しています。
※上記以外のサイズも製作可能です。上記寸法は制作時の規格寸法です。敷設後の規格寸法は、別途お問い合わせください。
