EGボックス吊りタイプは吊上げ、吊りおろしによる施工が可能な吊り式めっきかご枠工です。
吊り式めっきかご枠EGボックス吊りタイプ
EGボックス吊りタイプは、吊りおろしによる施工が可能なかご製品です。
橋や道路からの吊上げ、吊りおろしや、設置に危険が伴う地すべり地、火山噴火地域、撤去作業が必要な仮設道路用擁壁、二次災害の危険が高い災害復旧工事等に適した、【吊り式 石詰めかご工法】です。
橋や道路からの吊上げ、吊りおろしや、設置に危険が伴う地すべり地、火山噴火地域、撤去作業が必要な仮設道路用擁壁、二次災害の危険が高い災害復旧工事等に適した、【吊り式 石詰めかご工法】です。
EGボックス吊りタイプ 特長
- 高性能表面処理を採用し、高い耐久性を確保
- 吊り施工の際、変形、型崩れが生じない高い剛性を確保
- L型金網採用により施工性が向上
EGボックス吊りタイプ 用途
- 道路擁壁、法尻の土留工
- 山腹土留工
- 河川用護岸工、護床工 などに
- 根固め工
EGボックス吊りタイプ 施工方法
施工方法-1
画像をクリックすると拡大画像をご覧になれます。

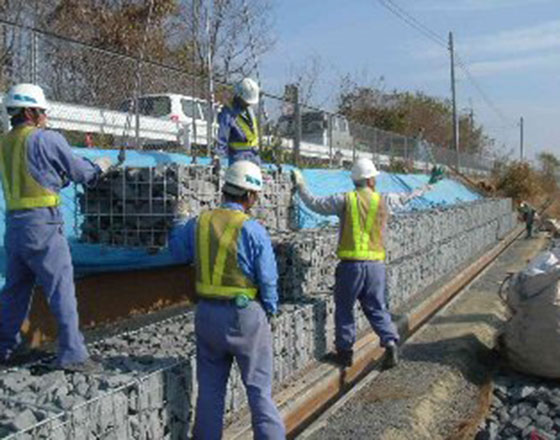

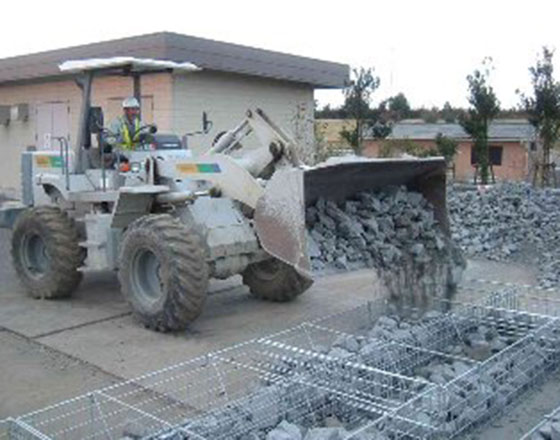

1組立て、石詰め

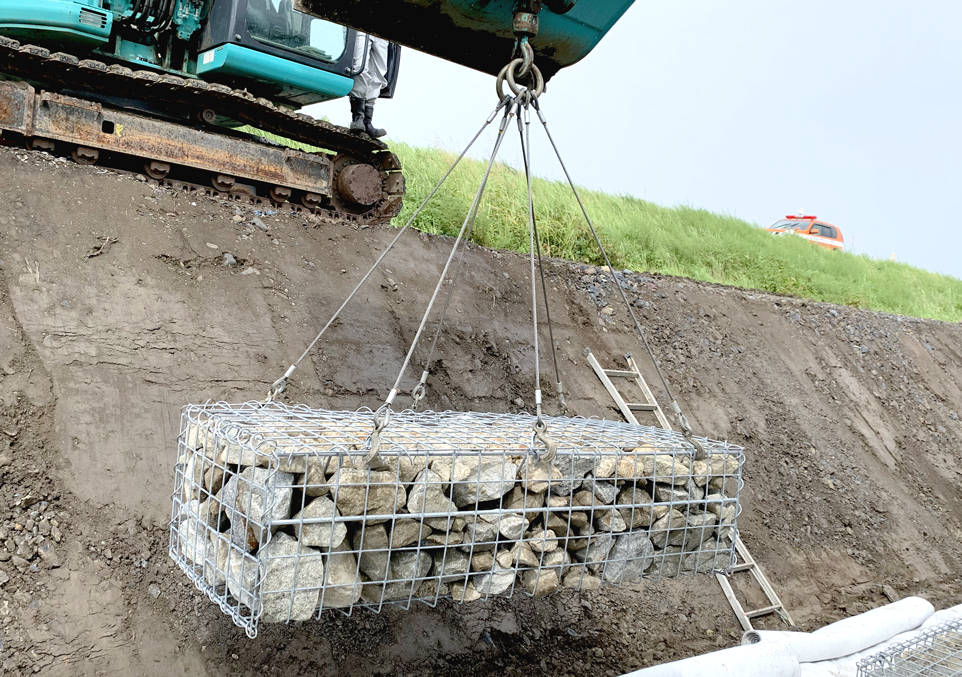

2吊り上げ、転置
3敷設状況-1
4敷設状況-2
【山梨県（JR東日本）：鉄道橋脚根固工】
施工方法-2
画像をクリックすると拡大画像をご覧になれます。
1組立て、石詰め
2吊り上げ、転置
3敷設状況-1
4敷設状況-2
【茨城県（NEXCO東日本）：高速道路法面保護工】
EGボックス吊りタイプ 規格

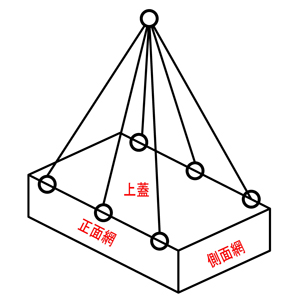

部材規格
単位 ｍｍ
| 部材名称 | 線径 | 仕様 |
|---|---|---|
| 本体 上蓋／側面網 |
Φ6 | 亜鉛めっき処理溶接金網 めっき付着量550g/m2以上 又は、亜鉛アルミ合金先めっき溶接金網 めっき付着量300ｇ/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2以上） |
| 主鉄筋 | Φ13 | 亜鉛めっき処理 鋼材 又は、亜鉛めっき処理鉄線 |
| ステー | Φ9 | 亜鉛アルミ合金めっき鉄線 めっき付着量300ｇ/m2以上 アルミ含有量10％以上 |
| コイル | Φ5 |
※ 製品改良のため、仕様は予告なく変更する場合があります。
※ ワイヤーロープ等の吊り具については、別途ご用意願います。
※ ワイヤーロープ等の吊り具については、別途ご用意願います。
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 80型 | 500 | 800 | 2000 |
| 100型 | 1000 | ||
| 120型 | 1200 |
※ 上記以外の寸法は特注品となります。お問い合わせください。
