吊り式ハイパーマットは、剛性を高めて吊り施工を可能にした形状保持性能に優れる製品です。
吊り式省力化かご工吊り式ハイパーマット
従来技術の耐久性、強度を改良し、吊り施工を可能にした溶接金網のかご工法です。吊り施工を可能にしたことで、現地作業の大幅な低減が可能となり、時間的、空間的制約に対して効果を発揮します。
吊り式ハイパーマットは下記 新技術・新工法に登録しています。
【静岡県 新技術・新工法情報データベース】（登録番号：1426）
【農業農村整備民間技術情報データベース】（登録番号：1127） | 【NEXCO総研 新技術・新工法】
特徴
施工性
- 吊り施工が可能で、現地作業の低減が可能
- プレキャスト製品同様、設置が早い
- 組立場所が限られた現場へも容易に設置可能
- 本体金網を製造工場でU字型に加工しており、組立工程を簡略化
- 剛性が高く組立時の仮設補強が不要で工期が短縮可能
耐久性
- 金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより本設材としての耐久性を実現
強度
- 金網に引張強さ540N/mm2 以上を有する溶融亜鉛－10％アルミニウム合金めっき鉄線を使用した事により、適用範囲が拡大
- Φ9㎜の吊り用補強筋（中枠）の導入により形状保持性能を強化し、吊り施工に対応
※亜鉛アルミ合金先めっき溶接金網用線材を示す。
用途
- 道路擁壁、法尻の土留工
- 山腹土留工
- 河川用護岸工、護床工 などに
規格
部材規格
| 部材名称 | 線径（mm） | 使用材料 |
|---|---|---|
| 本体金網・側面網 | Φ5,Φ6 | 亜鉛アルミ合金先めっき溶接金網 付着量300g/m2以上 アルミ含有量10％以上 |
| 上蓋 | Φ5 | |
| 中枠 | Φ9 | 亜鉛アルミ合金めっき鉄線 付着量300g/m2以上 アルミ含有量10％以上 |
| ステー | Φ8 | |
| コイル | Φ5 |
※製品改良の為、製品形状及び仕様を予告なく変更する場合があります。
※ワイヤーロープ等の吊り具は、ご用意していただくか、別途購入をお願いいたします。
※ワイヤーロープ等の吊り具は、ご用意していただくか、別途購入をお願いいたします。
寸法規格
| 型式 | 高さ H（mm） | 幅 B（mm） | 長さ L（mm） |
|---|---|---|---|
| 100型 | 500 | 1000 | 2000 |
| 120型 | 500 | 1200 | 2000 |
※上記以外の寸法は特注品となります。別途お問い合わせください。

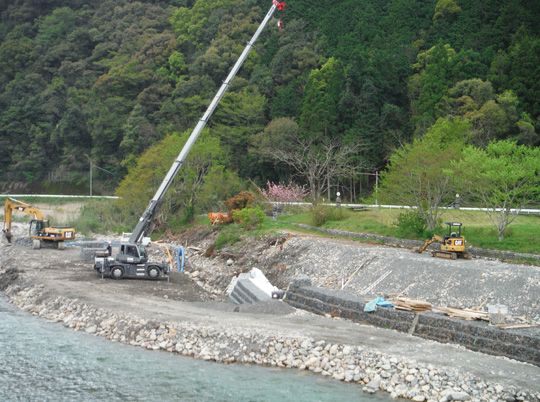

施工例
