ポラメッシュDR型は透水性資材で構成する河川堤防用のドレーン工に最適な透水堤脚保護製品です。
透水性堤脚保護工
ポラメッシュDR型
ポラメッシュDR型は、「ポーラスコンクリート」＋「金網」＋「石材」という透水性資材で構成する、河川堤防用のドレーン工に最適な、透水堤脚保護製品です。
河川からの浸透水や降雨水を堤体内から速やかに排水し、法尻部を強化する工法です。
景観性に優れたドレーン工を御計画いただけます。
TOP
ポラメッシュDR型 特長
- 高排水性
ポーラスコンクリート部の透水係数試験により、ドレーン工に求められる透水係数を有していることを確認。 - 安定性
滑動抵抗力試験により、背面からの圧力に対して、確実な安定性を有している事を確認 - 耐久性
壁面にポーラスコンクリートブロック、金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより、長期耐久性を実現
ポラメッシュDR型 規格
L type
単位 ｍｍ
| 高さ H | 延長 L | 控長さ B |
|---|---|---|
| 800 | 1250 | 800 |
BOX type
単位 ｍｍ
| 高さH1/H2 | 延長 L | 控長さ B |
|---|---|---|
| 800/500 | 1250 | 1000 |
部材規格
単位 ｍｍ
| 部材名称 | 線径 | 仕様 | |
|---|---|---|---|
| 壁面部 | ブロック | － | ポーラスコンクリートブロック | 金網部 | 本体金網 | Φ6 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2以上） |
| 連結部材 | ステー | Φ8 | 亜鉛アルミ合金めっき 鉄線 |
ポラメッシュDR型 適用直高
ポラメッシュDR型のポーラスコンクリートは、控え足部の高さを100mm単位で調整することが可能です。
| 適用直高 (H) |
1段積み | 2段積み | 3段積み～ |
|---|---|---|---|
| 800mm | 1300mm ～ 1500mm | 1800mm ～ | |
| 断面 模式図 |
 |
 |
 |
ポラメッシュDR型 施工工程
1ポーラスブロック設置
2連結部材取付け
3背面部ドレーン材投入
4覆土

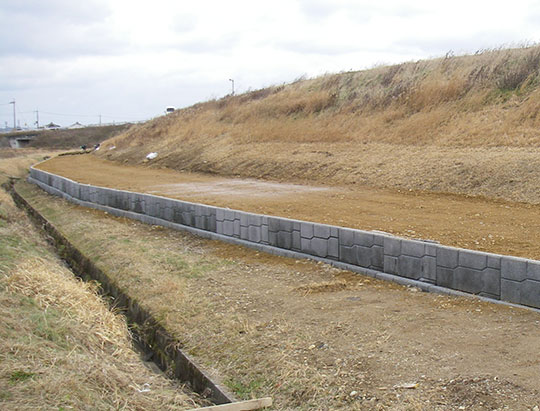

ポラメッシュDR型 施工例
※価格、積算、安定計算、施工など製品に関するお問い合わせはこちら
