ハイパーマット多段積型は、ふとんかごの耐久性と強度を改良した階段積のかご工法です。
省力化かご工
ハイパーマット多段積型
ハイパーマット多段積型は、従来から使用されている、ふとんかごの耐久性と強度を改良した階段積のかご工法です。製品本体をU型に加工した金網を採用したことで、施工性と経済性の向上を実現しました。
ハイパーマット多段積型は下記 新技術・新工法に登録しています。
※NETIS掲載期限終了技術
【静岡県 新技術・新工法情報データベース】（登録番号：1426） | 【横浜市道路局 新技術・新工法 】（登録番号：04）
【農業農村整備民間技術情報データベース】（登録番号：1125）
ハイパーマット多段積型 特徴
経済性
- 施工性の改善から従来工法である、
ふとんかごに比べ直接工事費が低減されます。

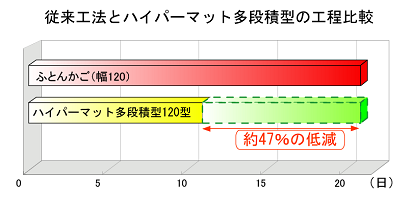

施工性

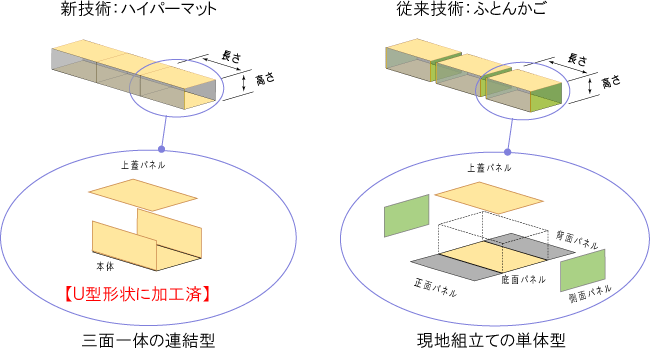

- 金網は製造工場でU字型に加工しており、現場での組立工程を簡略化
- 延長方向は連続一体構造のため石詰が容易
- 剛性が高く、組立時の仮設補強が不要で、工程短縮と工費縮減を実現
耐久性
- 金網部に、亜鉛アルミ合金先めっき溶接金網を採用したことにより、治山・砂防等の工事で約50年、河川工事では約30年の耐久性を確保。本設材としての耐久性を実現したかご枠です。
強度
- 金網に引張強さ540N/mm2 以上を有する溶融亜鉛－10％アルミニウム合金めっき鉄線を使用した事により、適用範囲が拡大
ハイパーマット多段積型 用途
- 土留め
- 山腹工
- 法尻保護工
ハイパーマット多段積型 規格
部材規格
単位 ｍｍ
| 部材名称 | 線径・網目寸法 | 仕様 |
|---|---|---|
| 本体・側面網 | Φ5×100×150 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2以上） |
| 上蓋 | ||
| 補強筋 | Φ6 | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上 アルミ含有量10％以上 |
| ステー | ||
| 連結コイル | Φ5 |
※製品改良の為、製品形状及び仕様は予告なく変更する場合があります。
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 80型 | 500 | 800 | 2000 |
| 100型 | 1000 | ||
| 120型 | 1200 |
※端部用のL=1000mmもご用意しております。
※上記以外の寸法は特注品となります。別途お問い合わせください。
※上記以外の寸法は特注品となります。別途お問い合わせください。

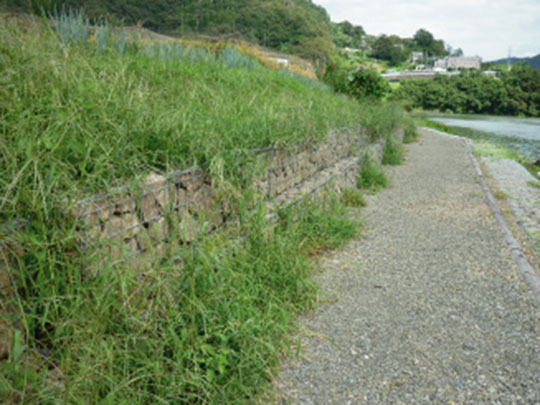

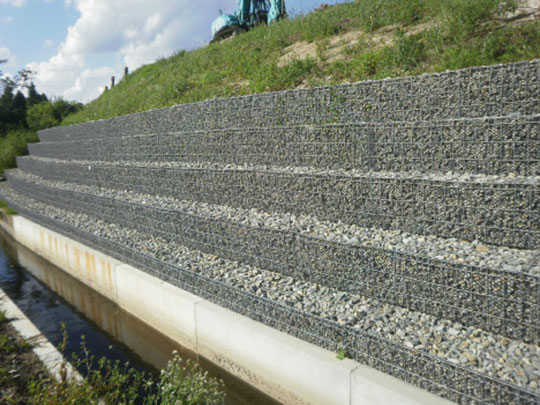

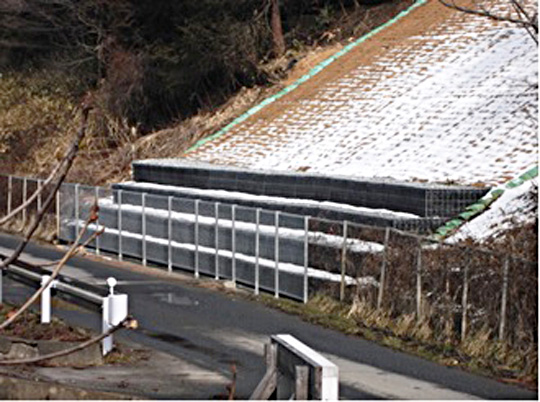

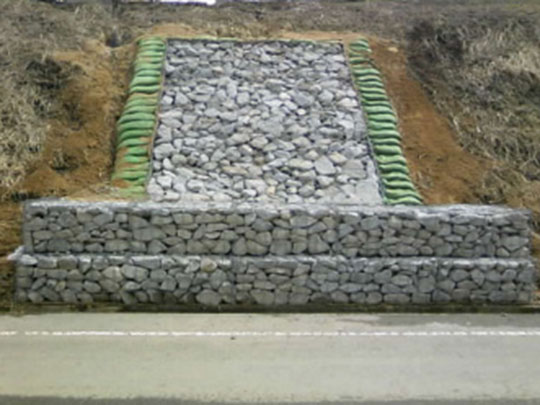

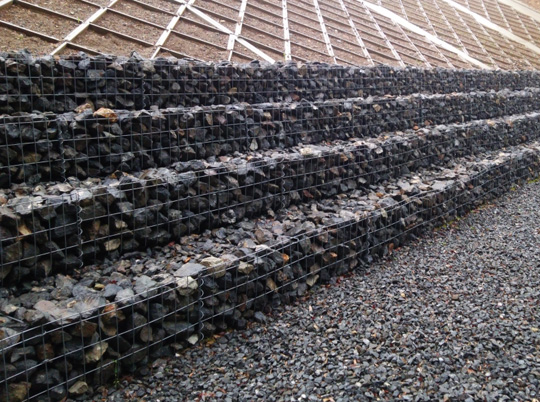

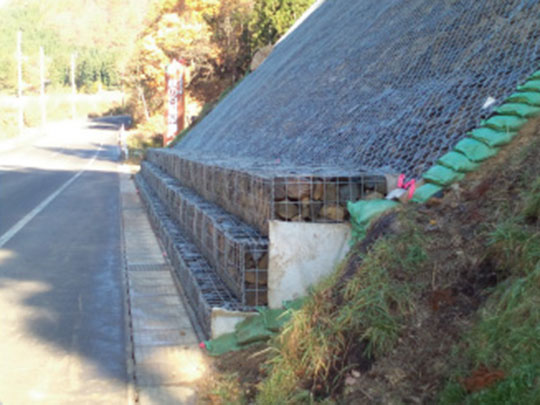

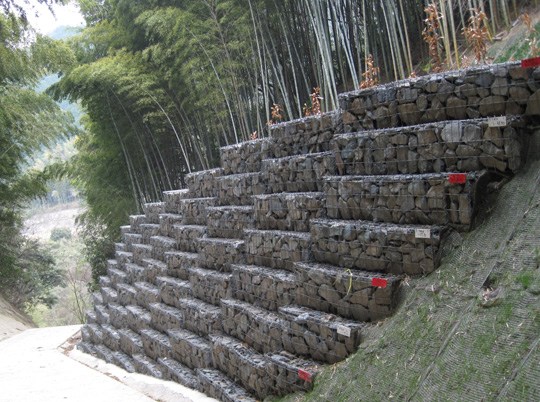

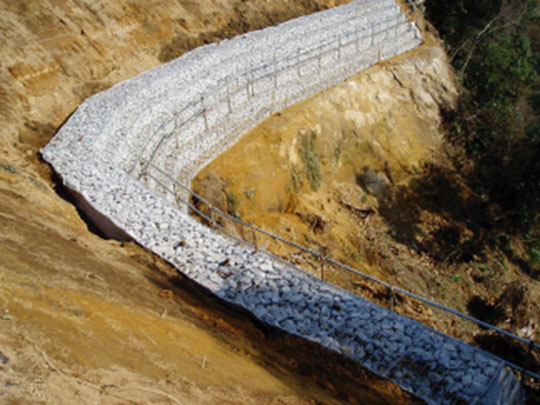

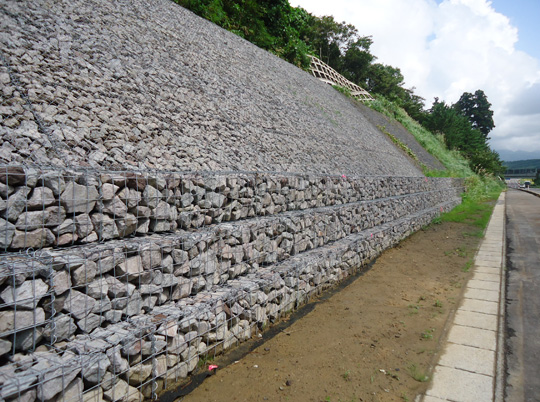

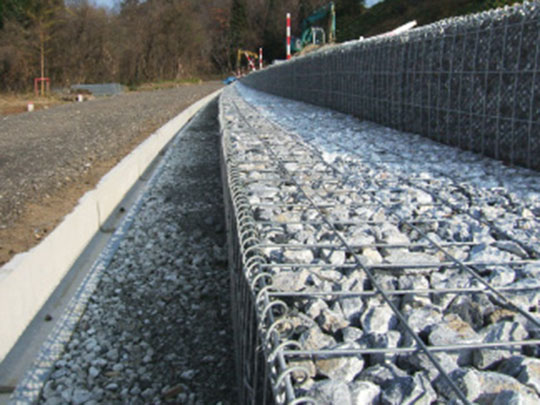

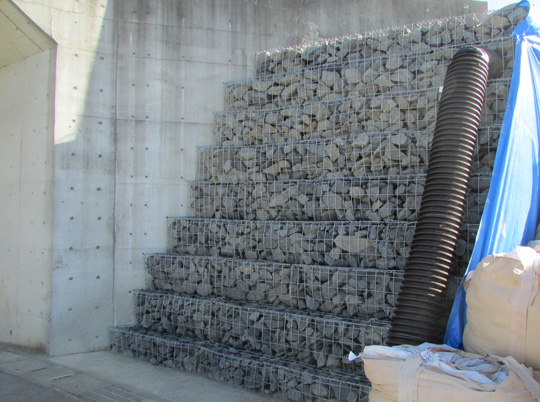

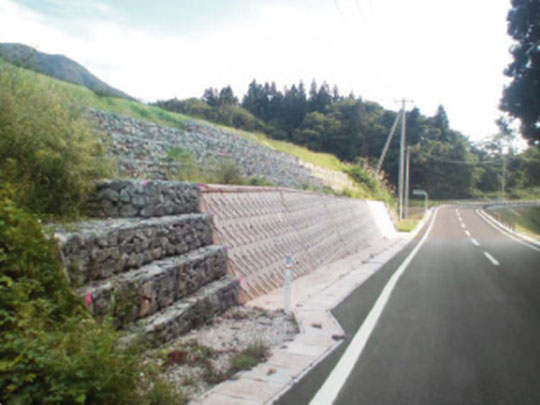

ハイパーマット多段積型 施工例
※価格、積算、安定計算、施工など製品に関するお問い合わせはこちら
※「ハイパーマット」は共和ハーモテック株式会社の商標または登録商標です。
