大型ハイパーマットは、φ8,9mmの亜鉛アルミ合金先めっき溶接金網を使用することで頑丈さと耐久性を追求した大型かご製品です。
省力化大型かご工
大型ハイパーマット
大型ハイパーマットは、標準のハイパーマットと比較して、高強度・高剛性・高耐久を実現。土圧強度が大きな場合や、積み高さが高い場合に対応可能な製品です。
大型ハイパーマットは下記 新技術・新工法に登録しています。
※NETIS掲載期限終了技術
【静岡県 新技術・新工法情報データベース】（登録番号：1426） |
【宮崎県 新技術活用促進システム】（区分別整理番号：821）
【農業農村整備民間技術情報データベース】（登録番号：1126）
大型ハイパーマット 特徴
経済性
- 従来技術の大型かご枠（当社製品大型EGボックス）と比較して、
直接工事費を約10％縮減可能
機能性
- 従来の大型かご枠ではオプション品であった上蓋・仕切網を標準仕様としており、中詰材の移動や漏出が懸念される箇所への対応が可能
- 標準のハイパーマットでは対応困難であった条件（土圧強度が大きな場合等）に適応可能
耐久性
- 金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより、従来の大型かご枠塗装品・亜鉛めっき品と比較して2.5倍以上の高耐久性を実現
強度
- 金網に引張強さ540N/mm2 以上を有するΦ8,9mmの溶融亜鉛－10％アルミニウム合金めっき鉄線を使用し、大断面の構築を実現
※亜鉛アルミ合金先めっき溶接金網用線材を示す。
載荷試験により、大型ハイパーマットは従来のかご製品と比較して、高強度・高剛性を有することが確認されました。
大型ハイパーマット 用途
- 道路擁壁
- 山腹土留工
- 切土、盛土法面の法尻押さえ、法尻保護
- 法覆工（侵食防止工）
- 護岸工、流路工
- 土留め工
- 山腹緑化工
- 谷止工
大型ハイパーマット 規格
部材規格
単位 ｍｍ
| 部材名称 | 線径 | 仕様 |
|---|---|---|
| 正背面網・側面網 | Φ8、Φ9 | 亜鉛アルミ合金先めっき溶接金網 めっき付着量300g/m2以上 アルミ含有量10％以上 （線材引張強さ540N/mm2以上） |
| 仕切網 | Φ6、Φ9 | |
| 上蓋 | Φ8 | |
| ステー | Φ9 | 亜鉛アルミ合金めっき鉄線 めっき付着量300g/m2以上 アルミ含有量10％以上 |
| コイル | Φ6 | 亜鉛アルミ合金めっき鉄線 めっき付着量500g/m2以上 アルミ含有量10％以上 |
※製品改良の為、製品形状及び仕様は予告なく変更する場合があります。
※コイルは、金網等と耐久性を同等とする為、厚めっき（500g/m2）仕様としております。
※コイルは、金網等と耐久性を同等とする為、厚めっき（500g/m2）仕様としております。
寸法規格
単位 ｍｍ
| 型式 | 高さ H | 幅 B | 長さ L |
|---|---|---|---|
| 150型 | 1000 | 1500 | 2000 |
| 200型 | 2000 | ||
| 250型 | 2500 |
※上記以外の寸法は特注品となります。別途お問い合わせください。

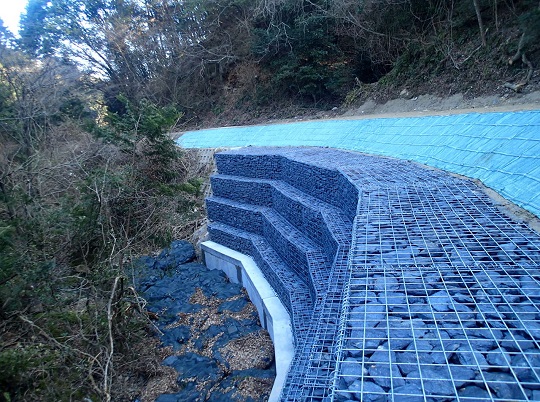

大型ハイパーマット 施工例
※価格、積算、安定計算、施工など製品に関するお問い合わせはこちら
※「ハイパーマット」は共和ハーモテック株式会社の商標または登録商標です。
